Tryckande Gasfjäder G20-40 A4
Valfri tryckkraft mellan 300N - 5000N
Kraftökning fullt komprimerad: 40%
Kolvstång: Ø20 mm, rostfri AISI 316 L
Cylinderrör: Ø40 mm, rostfritt AISI 316 Ti
Gängtappar: M14x1,5
Standardutrustning: avstrykare /1, fettkammare /4, ventil i cylinderände /5
Beställningsinformation: Välj slaglängd från tabellen och önskad tryckkraft mellan 300N - 5000N. Lägg till anslutning på kolvstång respektive cylinderrör och eventuell extrautrustning.
Möjlig extrautrustning: Sidomonterad ventil /2, skyddsrör /6, dämpning under hela slagrörelsen /7, tätningssystem /B3, tätning för låg temperatur /LT, tätning för hög temperatur /HT.
Välkommen att kontakta oss på telefon eller mejl för support och prisuppgifter.
| Slaglängd (S) | Cylinderlängd (C) | Totallängd (L±2) |
|---|---|---|
| 100 mm | 238 mm | 338 mm |
| 150 mm | 288 mm | 438 mm |
| 200 mm | 338 mm | 538 mm |
| 250 mm | 388 mm | 638 mm |
| 300 mm | 438 mm | 738 mm |
| 350 mm | 488 mm | 838 mm |
| 400 mm | 538 mm | 938 mm |
| 500 mm | 638 mm | 1138 mm |
Anslutning
Länkhuvud LH57 A4
Syrabeständigt rostfritt stål EN 1.4404.
Rörelseväg 13°.
Gaffellänk G56 A4
Syrabeständigt rostfritt stål EN 1.4404.

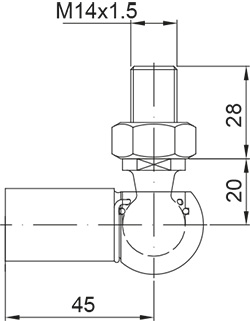

Vinkellänk VL45 A4
Syrabeständigt rostfritt stål EN 1.4404.
Rörelseväg 18°.
Fästögla A42 A4
Syrabeständigt rostfritt stål, EN 1.4404.
