Tryckande Gasfjäder G10-23 A2
Valfri tryckkraft mellan 100N - 1200N
Kraftökning fullt komprimerad: 30%
Kolvstång: Ø10 mm, rostfri AISI 303
Cylinderrör: Ø23 mm, rostfritt AISI 304
Gängtappar: M8
Standardutrustning: ventil i cylinderände /5
Beställningsinformation: Välj slaglängd från tabellen och önskad tryckkraft mellan 100N - 1200N. Lägg till anslutning på kolvstång respektive cylinderrör och eventuell extrautrustning.
Möjlig extrautrustning: Avstrykare /1, sidomonterad ventil /2, fettkammare /4, skyddsrör /6, dämpning under hela slagrörelsen /7, mekanisk låsning /8, tätningssystem /B3, tätning för låg temperatur /LT, tätning för hög temperatur /HT, friktionselement /FE.
Välkommen att kontakta oss på telefon eller mejl för support och prisuppgifter.
| Slaglängd (S) | Cylinderlängd (C) | Längd utan anslutningar (L±2) |
|---|---|---|
| 50 mm | 120 mm | 170 mm |
| 60 mm | 130 mm | 190 mm |
| 80 mm | 150 mm | 230 mm |
| 100 mm | 170 mm | 270 mm |
| 120 mm | 190 mm | 310 mm |
| 140 mm | 210 mm | 350 mm |
| 150 mm | 220 mm | 370 mm |
| 160 mm | 230 mm | 390 mm |
| 180 mm | 250 mm | 430 mm |
| 200 mm | 270 mm | 470 mm |
| 220 mm | 290 mm | 510 mm |
| 250 mm | 320 mm | 570 mm |
| 300 mm | 370 mm | 670 mm |
| 350 mm (max. 1100N) | 420 mm | 770 mm |
| 400 mm (max. 870N) | 470 mm | 870 mm |
Anslutning
Länkhuvud LH36 A2
Rostfritt stål EN1.4305.
Rörelseväg 13°.
Gaffellänk G32 A2
Rostfritt stål EN 1.4305, inklusive bult och saxpinne.
Vinkellänk VL30 A2
Rostfritt stål EN 1.4305.
Rörelseväg 18°.

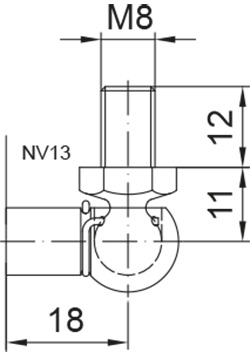

Vinkellänk VL18 A2
Rostfritt stål EN 1.4305.
Fästögla A19 A2
Rostfritt stål EN 1.4305.
