Tryckande Gasfjäder G14-28

Beställningssortiment

Tryckade gasfjädrar

extrautrustning_for_gasfjadrar_8.pdf

Valfri tryckkraft mellan 150N - 2500N

Kraftökning fullt komprimerad: 40%

Kolvstång: Ø14 mm , hårdförkromad

Cylinderrör: 28 mm, svartlackerat

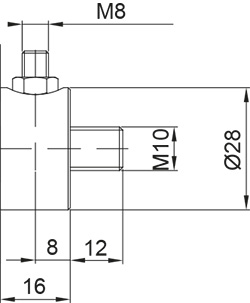

Gängtappar: M10

Beställningsinformation: Välj slaglängd från tabellen och önskad tryckkraft mellan 150N - 2500N. Lägg till anslutning på kolvstång respektive cylinderrör och eventuell extrautrustning.

Möjlig extrautrustning: Avstrykare /1, sidomonterad ventil /2, fettkammare /4, ventil i cylinderände /5, skyddsrör /6, dämpning under hela slagrörelsen /7, mekanisk låsning /8, tätning för låg temperatur /LT, tätning för hög temperatur /HT.

Välkommen att kontakta oss på telefon eller mejl för support och prisuppgifter.


Slaglängd (S)	Cylinderlängd (C)	Längd utan anslutningar (L±2)
50 mm	157 mm	207 mm
60 mm	167 mm	227 mm
80 mm	187 mm	267 mm
100 mm	207 mm	307 mm
120 mm	227 mm	347 mm
150 mm	257 mm	407 mm
160 mm	267 mm	427 mm
180 mm	287 mm	467 mm
200 mm	307 mm	507 mm
210 mm	317 mm	527 mm
220 mm	327 mm	547 mm
250 mm	357 mm	607 mm
300 mm	407 mm	707 mm
350 mm	457 mm	807 mm
400 mm	507 mm	907 mm
450 mm	557 mm	1007 mm
500 mm (max. 2100N)	607 mm	1107 mm
550 mm (max. 1800N)	657 mm	1207 mm
600 mm (max. 1550N)	707 mm	1307 mm
